6 Farklı Elektrik Fişi ve Kullanım Alanları

6 Farklı Elektrik Fişi ve Kullanım Alanları

NEMA 5-15

Evinizin etrafına bakarsanız, muhtemelen bu fişleri ve bunlara karşılık gelen prizleri her yerde bulacaksınız. İki düz uçlu ve bir yuvarlak iğneli olanlardır.

Düz bıçaklar fişe takıldığında sıcak ve nötrü ekipmanınıza taşır ve yuvarlak olan evinizin topraklama sistemine bağlanır. Bu 15 amperlik fişleri cihazlarda, elektronik cihazlarda, ışıklarda ve uzatma kablolarında bulabilirsiniz.

1960'lardan önce inşa edilmiş bir evde yaşıyorsanız, modern üç uçlu fişi kabul etmeyen topraklanmamış prizlerle karşılaşabilirsiniz. Böyle bir durumda, bu güvenlik özelliğini devre dışı bırakmak için topraklama ucunu asla çıkarmayın. Kablo tesisatınızı güncelleyin veya topraklanmamış prizi bir GFCI ile değiştirin.

NEMA 1-15

Bu iki uçlu fişlerin yalnızca sıcak ve nötr uçları vardır, topraklama uçları yoktur. Bunların iki çeşidi vardır: bir bıçağın diğerinden biraz daha büyük olduğu polarize ve aynı boyutta oldukları polarize olmayan.

Fiş polarize ise, nötr daha büyüktür. Bu, onu yanlışlıkla haznenin sıcak tarafına sokmamanız için.

Neden topraklama ucu yok? Bu bir güvenlik meselesi değil mi? Çift yalıtımlı alet ve cihazların sahip olması gerekli değildir, bu nedenle evinizde büyük olasılıkla polarize ve polarize olmayan NEMA 1-15 fişleri bulacaksınız. Kahve makinelerini, alışveriş araçlarını, elektrikli süpürgeleri ve bilgisayar şarj cihazlarını düşünün.

NEMA 14-30

Bir elektrikli kurutucu kuruyorsanız, özellikle yeni yapılarda bu 30 amperlik dört uçlu fişi kullanacaksınız. Bu fişler ve prizler, nötr ve topraklama olmak üzere iki bağlantı ucuna sahiptir. Elektrikli kurutucular, motor ve ısıtma işlemleri için 240 volt, elektronik aksamlar için ise yalnızca 120 V kullanır.

1990'lardan önce, üç uçlu kordonlar yaygındı. Toprakla ayrı bir bağlantıya sahip olmak yerine, üç çatallı versiyon, gerekirse toprak akımını taşımak için nötre dayanıyordu. Bu eski fişleri yine de kullanabilirsiniz, ancak yalnızca kurutucunuzdaki kablo tesisatı bir ekipman toprağı içermiyorsa.

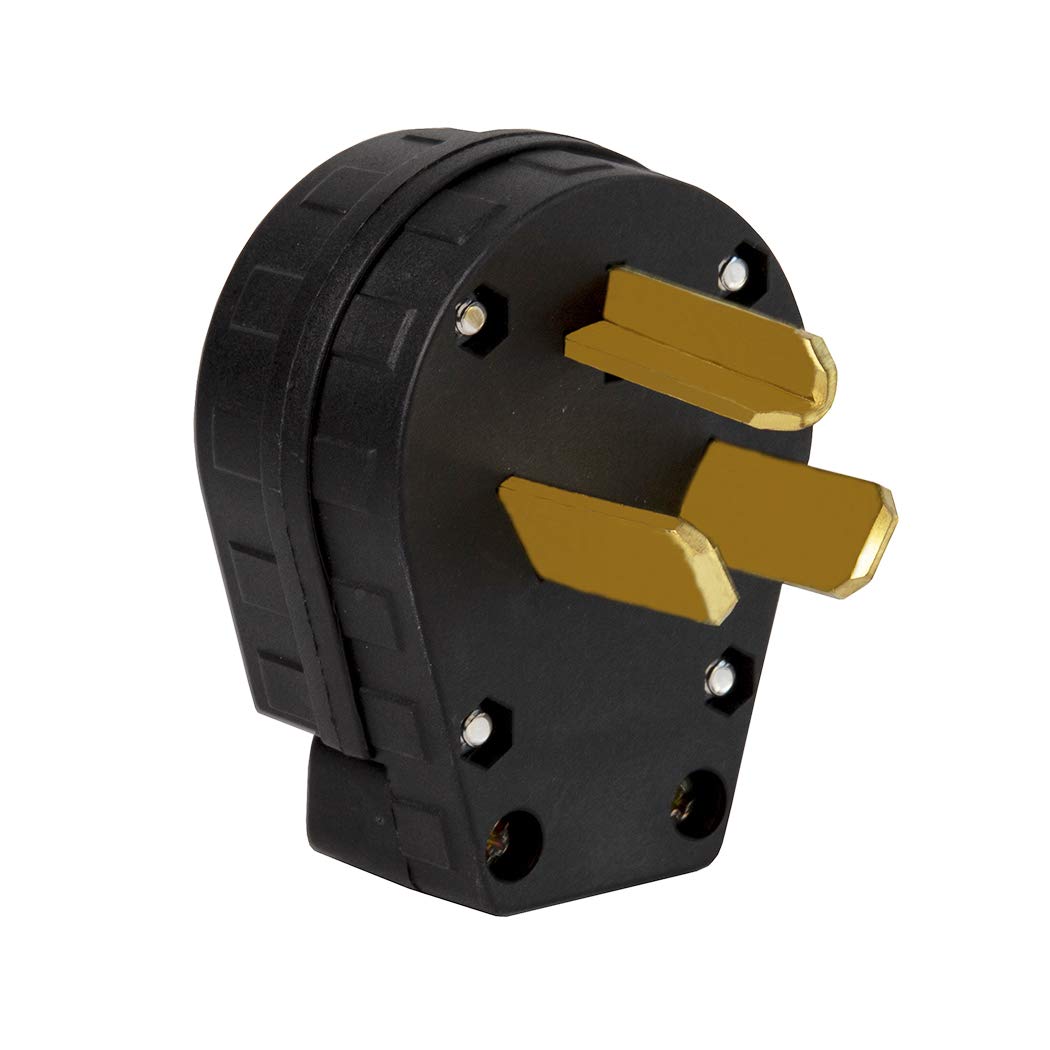

NEMA 10-30

Kurutucunuzu eski evinize teslim ettirirseniz ve dört uçlu fişinizin gitmesi gereken yerde üç uçlu bir priz bulursanız, NEMA 10-30 adı verilen eski tip fişi kullanmanıza izin verilir. Kurutucu, bu kablo konfigürasyonuyla kurutucu mahfazasının nasıl düzgün bir şekilde topraklanacağına dair talimatlara sahip olmalıdır.

Kullanışlı bir DIYer için daha iyi bir çözüm: Panelinizden kurutucunuza bir ekipman zemini çekin ve daha güvenli kabloyu takın. Yardıma ihtiyacınız olursa lisanslı bir elektrikçi çağırın.

NEMA 5-20

Bu 20 amperlik ağır hizmet fişleri, standart bir NEMA 5-15'in kaldırabileceğinden daha fazla amper çeken ekipman için iyidir.

Bu fişler sıcak, nötr ve topraklama uçlarına sahiptir, ancak farklı şekilde yapılandırılmıştır, bu nedenle onlar için derecelendirilmemiş bir prize takılamazlar. Topraklama ucu altta olan fişe veya prize bakıldığında, dikey uç sıcak, yatay uç nötrdür.

Bu tarz fişe uyan bir priz, T şeklinde bir nötr yuvaya sahiptir, yani 20 amperlik ve 15 amperlik fişleri barındırabilir. Bu fişler genellikle standart ev aletlerinde bulunmaz, ancak bir atölyede veya ticari mutfakta görebilirsiniz.

NEMA 14-50

Bu büyük adam, 50 amper ve 120/250-volt olarak derecelendirilen menzil fişinizdir. Ateşler ve nötr için üç düz dikey bıçak ve bir topraklama ucu içerir. Elektrikli kurutucu gibi, zamanlayıcı, saat ve fan gibi elektronik aksamlar 120-volt kullanırken, ısıtma elemanları 240 V'luk devreye ihtiyaç duyar.

Bir menzil fişi ve prizi takarken, kabloların menzilin çekeceği akım için yeterince büyük olması önemlidir. Mevcut NEC gereksinimleri, #6 bakır iletkenli 50 amperlik bir anma devresidir. Eski sobanızı değiştirirseniz, kesicinin ve kablolamanın günümüzün yeni modellerini kaldırabileceğinden emin olun.

Kaynak: The Family Handyman
